lighthub/documentation/integrations/z031_panel.md

Панель управления климатом Zentec Z031-2C0 — интеграция с LightHub

Документ описывает настенную панель управления климатом Z031-2C0 с нестандартной прошивкой P190919LH (адаптация стокового ПО P190919 под LightHub), её карту регистров Modbus и схему интеграции в умный дом LightHub + Home Assistant. Все примеры в документе — обобщённые рабочие конфигурации; имена топиков соответствуют схеме house/<контроллер>/....

Назначение переработанного ПО: с одной панели в помещении управлять кондиционером, приточной вентиляцией, увлажнителем, температурой воздуха (батареи отопления) и температурой тёплого пола.

---

1. Отличия от стоковой прошивки

Стоковая панель Z031 управляла одной вентустановкой и имела дежурный режим. В прошивке P190919LH пользовательский интерфейс переработан:

Функция	Стоковая прошивка	P190919LH
Кнопка «Питание»	Дежурный/рабочий режим	Вкл/выкл кондиционера (гл. экран); вкл/выкл увлажнителя (режим увлажнения); смена режима кондиционера (режим кондиционера)
Главный экран	Рабочий экран вентустановки	Попеременно: уставка температуры воздуха и текущее время
Стрелки ↑/↓ (гл. экран)	—	Уставка температуры воздуха: применяется одновременно к термостату батарей и к кондиционеру
Кнопка «Вентилятор»	Скорость вентустановки	Интенсивность многозональной приточной вентиляции (значок «A» — авторежим по датчику CO2)
Кнопка «Режим»	—	Циклическое переключение экранов: главный → увлажнение → качество воздуха → уличная температура → тёплый пол → кондиционер
Режим «температура отработанного теплоносителя»	Отображение	Заменён на настройку температуры тёплого пола
Режим «отображение и обработка воздуха»	Режим вентустановки	Заменён на режим управления кондиционером (уставка — стрелки, режим — «Питание», скорость вентилятора — «Вентилятор»)

Режимы дежурного/рабочего в новом ПО нет. При работе кондиционера его режим индицируется вверху панели значками «охлаждение» / «нагрев» / «вентиляция». Мигание значка «волнистая линия» у индикатора скорости вентиляции означает, что вентилятор включён (даже если он обслуживает иную зону).

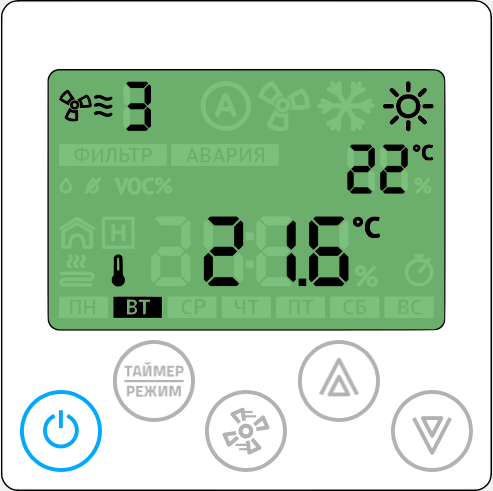

2. Органы управления и индикации

Поз.	Назначение	Описание
1	Индикатор работы вентилятора	В главном режиме — установленная скорость приточной вентиляции или авторежим. Мигает, когда работает приточная вентиляция в доме
2	«Фильтр» / «Авария»	Требуется замена фильтра / серьёзная авария
3	Дополнительный режим	/ режим увлажнения; режим качества воздуха
4	Физические параметры	встроенный датчик, канальный, улица, помещение, тёплый пол (с настройкой), мощность нагревателя, %
5	День недели
6	Режим кондиционера	авто, вентиляция, охлаждение, нагрев
7	Вспомогательный индикатор	уставка температуры; уставка влажности/качества воздуха; сервисный режим параметризации
8	Главный индикатор	время, код ошибки, температура, влажность/качество воздуха
9	Индикатор таймера	выполняется управление по расписанию
10.1	«Питание»	Главный экран — вкл/выкл кондиционера; увлажнение — вкл/выкл увлажнителя; кондиционер — смена режимов работы
10.2	«Таймер/Режим»	Циклическое переключение экранов: главный → увлажнение → качество воздуха → уличная температура → тёплый пол → кондиционер; настройка времени/даты в сервисных меню
10.3	«Вентилятор»	Главный экран — скорость приточной вентиляции; кондиционер — скорость вентилятора кондиционера; вход в меню параметризации (удержание 4 с)
10.4/10.5	«Стрелка вверх/вниз»	Изменение уставок и параметров, вход в дополнительные меню

3. Меню параметризации

Вход: удержание кнопки «Вентилятор» 4 секунды, выбор пункта стрелками, вход — кратковременное нажатие «Вентилятор».

№	Пункт	Назначение
1	o_1	Настройка расписания (таймер, задачи t1–t9)
2	o_2	Настройка часов и календаря
3	o_3	Настройка параметров (группы A, B, C, D, E, F, U)

Кнопки в меню: «Режим» — переход между полями (в о_1 — активация записи таймера), «Питание» — выход в главный экран, «Вентилятор» — переход к следующему полю (в о_3 — кольцевой переход группа → номер → значение).

4. Карта регистров Modbus

Протокол: Modbus RTU, 8E1 (8 бит, чётность Even, 1 стоп-бит), 9600 бод. Тип регистра параметров: беззнаковый 2 байта, команда чтения Read Holding Registers.

4.1 Группа A — технологические параметры (адреса 50000–50007)

Параметр	Назначение	Нач. значение	Доступ	Адрес
A0	Маска режима тёплого пола (аналог A6)	10	R/W	50000
A1	Маска режима кондиционера (аналог A6)	15	R/W	50001
A2	Конфигурация вентилятора кондиционера (аналог A5)	3	R/W	50002
A3	Кол-во скоростей кондиционера	3	R/W	50003
A4	Макс. кол-во скоростей вентилятора (1–7). При 0 — не выводится скорость, авторежим, знак вентилятора и обдува	5	R/W	50004
A5	Конфигурация вентилятора: bit0 — разрешить авторежим; bit1 — значок вентилятора; bit2 — значок обдува	5	R/W	50005
A6	Маска режима работы: bit0 — vent, bit1 — warm, bit2 — cool, bit3 — auto	15	R/W	50006
A7	Маска дополнительных режимов: bit0 — влажность; bit1 — качество воздуха; bit2 — тёплый пол; bit3 — кондиционер	15	R/W	50007

4.2 Группа B — технологические параметры (адреса 50008–50015)

Параметр	Назначение	Нач. значение	Доступ	Адрес
B0	Мин. уставка температуры (15–30)	15	R/W	50008
B1	Макс. уставка температуры (30–255)	35	R/W	50009
B2	Мин. уставка влажности (0–50)	25	R/W	50010
B3	Макс. уставка влажности (50–100)	70	R/W	50011
B4	Мин. уставка качества воздуха (0–50)	10	R/W	50012
B5	Макс. уставка качества воздуха (50–100)	99	R/W	50013
B6	Точка измерения температуры (вывод на гл. экран): 0 — встроенный датчик; 1 — канальный; 2 — вытяжка (домик)	1	R/W	50014
B7	Маска вспомогательного вывода: bit0 — встроенная T; bit1 — канальная T; bit2 — вытяжка; bit3 — улица; bit4 — тёплый пол; bit5 — мощность нагревателя %	24	R/W	50015

4.3 Группы C, D, E, F — параметры свободного назначения

Адреса 50016–50047 (C0–C7, D0–D7, E0–E7, F0–F7), по 8 ячеек в группе, значения 0–255, R/W, начальное значение 0.

4.4 Группа U — системные параметры (адреса 50048–50055)

Параметр	Назначение	Нач. значение	Доступ	Адрес
U0	Флаг первого включения	0	R/W	50048
U1	Корректировка встроенного датчика T (шаг 1 °C)	10	R/W	50049
U2	Время автовыхода из вспомогательных меню, с (5–30)	15	R/W	50050
U3–U6	Подсветка min/max дневная и ночная (0–100)	20/100/0/20	R/W	50051–50054
U7	Резерв	0	R/W	50055

4.5 Переменные управления (адреса 39993–40008)

Назначение	ПЗУ	Пределы	Нач. значение	Доступ	Адрес
Авторежим вентилятора	—	0/1	—	R/W	39999
Авторежим вентилятора конд.	—	0/1	—	R/W	39993
Уставка скорости вентилятора (приток)	+	1–7	1	R/W	40000
Главный режим работы (битовая маска)	+	1/2/4/8	1	R/W	40001
Главная уставка температуры	+	0–99	18	R/W	40002
Главный пуск (питание кондиционера)	+	0–1	0	R/W	40003
Аварии 01–16	—	битовая маска	—	R/W	40004
Аварии 17–32	—	битовая маска	—	R/W	40005
Аварии 33–48	—	битовая маска	—	R/W	40006
Главная уставка влажности	+	0–99	0	R/W	40007
Главная уставка VOC %	+	0–99	0	R/W	40008
Уставка температуры кондиционера	—	°C	—	R/W	39994
Режим работы тёплого пола	—		—	R/W	39995
Уставка температуры тёплого пола	—	°C	30	R/W	39996
Скорость вентиляции кондиционера	—		0	R/W	39997
Увлажнение включено	—	0/1	0	R/W	39998

Битовая маска главного режима (40001): bit0 — vent (1), bit1 — warm (2), bit2 — cool (4), bit3 — auto (8).

ВАЖНО. Регистры 40000, 40001, 40002, 40007, 40008 имеют прямой доступ к ПЗУ (flash с ресурсом 10000 циклов записи). Частая запись недопустима. Запись значения вне диапазона, ограниченного параметрами групп A/B, приводит к циклической перезаписи ПЗУ и преждевременному выходу панели из строя. Поэтому в LightHub для таких параметров включён prefetch: true — контроллер пишет в регистр только при реальном изменении значения.

4.6 Аварии

Регистры 40004/40005/40006 — битовые маски аварий E01–E16, E17–E32, E33–E48 (бит 0 = E01 и т.д.). Запись значения 1–15 блокирует клавиатуру, останавливает систему («Главный пуск» = 0) и показывает «АВАРИЯ Exx». Запись 0 возвращает экран в главный режим. Можно записывать несколько бит одновременно — сообщения выводятся последовательно. В конфигурации Эдема регистр 40005 (alm17) используется для отображения аварии увлажнителя, 40004 (alm01) — аварии вентустановки.

При отсутствии запросов к панели на экране выводится код «АВАРИЯ LN».

4.7 Технические переменные (только чтение, 30000–30002)

Назначение	Тип	Доступ	Адрес
Температура от встроенного датчика*	SInt16	R	30000
Влажность от встроенного датчика**	UInt8	R	30001
Встроенный датчик качества воздуха**	UInt8	R	30002

4.8 Технические переменные (R/W, 40009–40017)

Назначение	Тип	Доступ	Адрес
Канальный внешний датчик температуры (приточный воздух)*	SInt16	R/W	40009
Температура наружного воздуха*	SInt16	R/W	40010
Температура вытяжного воздуха*	SInt16	R/W	40011
Температура тёплого пола*	SInt16	R/W	40012
Канальный датчик влажности***	UInt8	R/W	40013
Общая мощность нагревателя, %***	UInt8	R/W	40014
Качество воздуха с внешнего датчика	UInt16	R/W	40015
Текущая температура кондиционера*	SInt16	R/W	40016
Скорость главной вентустановки	UInt8	R/W	40017

* значение ×10 (267 → 26.7 °C). ** в модели Z031-2C0 не используется. *** значение 0–99.

Часы/календарь панели также доступны по Modbus: 65512 — год, 65513 — месяц, 65514 — день, 65515 — день недели, 65516 — час, 65517 — минута, 65518 — секунда, 65519 — часовой пояс (UInt8, R/W).

5. Интеграция с LightHub

Панель — Modbus RTU-абонент контроллера LightHub (тип канала MBUS, канал-тип 14). Архитектура интеграции на примере объекта «Эдем»:

                       MQTT (Home Assistant, syslog)
                              ▲        │
                              │        ▼
                     ┌─────────────────────┐
                     │  LightHub "house3"   │  CAN addr 13
                     │  - Modbus master    │──── RTU 8E1 9600 ──► Панель Z031 №1 (зал)      addr 31
                     │  - PID термостаты   │──── RTU 8E1 9600 ──► Панель Z031 №2 (кабинет)  addr 32
                     │  (батареи, тёплый   │──── RTU 8E1 9600 ──► Панель Z031 №3 (спальня)  addr 33
                     │   пол)              │──── 1-Wire ──► датчики температуры помещений/полов
                     │  - датчики CO2 (S8) │
                     └─────────┬───────────┘
                               │ CAN (маршрутизация команд/статусов)
                               ▼
                     ┌─────────────────────┐
                     │  LightHub "air"     │  CAN addr 15
                     │  - приточная        │──── Modbus ──► вентустановка (приток, нагреватели, насос)
                     │    вентустановка    │
                     │  - MULTIVENT: зоны  │──── реле задвижек зон
                     │  - HUMIDIFIER:      │──── клапаны зон, насос, датчик давления
                     │    увлажнение       │
                     │  - PID по CO2       │───── CO2 датчики Sensair S8 по комнатам
                     └─────────────────────┘

5.1 Modbus-шаблон панели

Шаблон panel задаётся в секции modbus конфига LightHub. Он описывает линию (serial: "8E1"), расписание опроса (poll) и таблицу соответствия параметров (par). Опрашиваются диапазоны 39993–40008 и 30000–30001 каждые 5 секунд:

"panel": {
  "serial": "8E1",
  "poll": {
    "regs": [[39993, 40008], [30000, 30001]],
    "delay": 5000
  },
  "par": { ... }
}

Каждый параметр par привязывает имя (subitem) к регистру и опциям:

Имя (subitem)	Регистр	Опции	Смысл
fanspeed	40000	prefetch, map, id: 7 (S_FAN)	Скорость приточной вентиляции; map.val [1,255,1,5] масштабирует 1–7 в 0–255; команда OFF → 0
settemp	40002	prefetch, id: 12	Уставка температуры воздуха (батареи + кондиционер)
alm01 / alm17 / alm33	40004/40005/40006	id: 13/14/15	Регистры аварий
sethum	40007	prefetch, id: 16	Уставка влажности
setvoc	40008	prefetch, map.val [400,2000,0,100], id: 17	Уставка качества воздуха: ppm CO2 ↔ %
roomtemp	30000	type: "x10"	Температура встроенного датчика (×10)
hum	30001		Влажность встроенного датчика
voc	30002		Качество воздуха встроенного датчика
ch_temp	40009	type: "x10"	Приточный (канальный) воздух
ext_temp	40010	type: "x10", id: 18	Наружная температура
out_temp	40011	type: "x10", id: 19	Температура вытяжки
floor_temp	40012	type: "x10", id: 20	Температура тёплого пола
ch_hum	40013	id: 28	Влажность канального датчика
heat_pwr	40014	id: 29	Мощность нагревателя, %
extvoc	40015	map.val [400,2000,0,100], id: 27	CO2 внешнего датчика (ppm ↔ %)
actemp	40016	type: "x10", id: 25	Текущая температура кондиционера
fanlvl	40017	id: 21	Скорость главной вентустановки
floormode	39995	prefetch, id: 22	Режим тёплого пола
setfloor	39996	prefetch, id: 23	Уставка тёплого пола
humpwr	39998	prefetch, map.cmd ON→1 / OFF→0, id: 24	Увлажнение вкл/выкл
fanauto	39999	prefetch, map.cmd ENABLE/AUTO→1, DISABLE→0, id: 7	Авторежим вентиляции по CO2
acsettemp	39994	prefetch, id: 26	Уставка кондиционера
acon	40003	prefetch, map.cmd OFF→0, def: 40001, id: 8	Питание кондиционера
acmode	40001	prefetch, map.cmd FAN_ONLY→1, HEAT→4, COOL→2, AUTO→8, id: 8	Режим кондиционера
acfanauto	39993	prefetch, map.cmd AUTO→1, def: 39997, id: 2	Авторежим вентилятора кондиционера
acfan	39997	prefetch, map.cmd OFF→0, LOW→1, MEDIUM→2, HIGH→3, id: 2	Скорость вентилятора кондиционера
y/mo/d/dw/h/m/s	65512–65518		Часы/календарь
blmind/blmaxd/blminn/blmaxn	50051–50054		Подсветка

Механика драйвера MBUS:

• Опрос: списки regs читаются каждые delay мс; найденные значения публикуются в статусные топики (или направляются в связанные items через item/emit у параметра).
• Запись: при получении команды на item ищется параметр шаблона по имени subitem, иначе — по числовому коду суффикса, совпадающему с id (стандартные коды: S_CMD=1, S_SET=2, S_VAL=3, S_FAN=7, S_MODE=8).
• prefetch: true: перед записью читается текущее значение регистра; запись выполняется только при отличии. Обязательно для регистров с прямым доступом к ПЗУ (см. раздел 4.5).
• map.val масштабирует числовое значение между регистром и LightHub-значением: [fromRegMin, fromRegMax, toMin, toMax]. map.cmd преобразует текстовые команды (ON, HEAT, COOL...) в числа регистра и обратно. def — подстановка значения из другого регистра при записи.
• @S: 0 в описании параметра item'а подавляет повторную публикацию неизменившегося статуса.

5.2 Каналы панелей (items)

Каждая панель — item типа MBUS (14) с адресом абонента и именем шаблона:

"p_zal3": [14, [31, "panel", { ...маршрутизация параметров... }]]

Первый элемент — Modbus-адрес панели (31/32/33), второй — имя шаблона, третий — объект маршрутизации. Маршрутизация связывает параметр шаблона с локальными items, MQTT и CAN:

"p_zal3": [14, [31, "panel", {
  "fanspeed":  { "can": [15, 3, "fan", 7], "@S": 0 },
  "settemp":   [{ "item": "tzal3/set", "@S": 0 },      // уставка → PID батарей
                { "item": "ac_zal3/set" }],            // и → уставка кондиционера
  "acsettemp": { "item": "ac_zal3/set", "@S": 0 },
  "acon":      { "item": "ac_zal3/cmd", "@S": 0 },
  "acfanauto": { "item": "ac_zal3/fan", "@S": 0 },
  "setfloor":  { "item": "tfl31/set", "@S": 0 },       // уставка тёплого пола → PID пола
  "sethum":    { "can": [15, 431, "set"], "@S": 0 },   // → увлажнитель на контроллере air
  "humpwr":    { "can": [15, 431, "cmd"], "@S": 0 },
  "setvoc":    { "can": [15, 331, "set"], "@S": 0 },   // → CO2-PID вентиляции на air
  "fanauto":   { "can": [15, 331, "cmd"], "@S": 0 },
  "hum":       { "emit": "${snsr}humzal3/val", "@S": null,
                 "can": [15, 431, "val"] },            // влажность → air (обратная связь)
  "roomtemp":  { "emit": "t_zal3_p", "@S": 0 },
  "ch_temp": {}, "ext_temp": {}, "out_temp": {}, "extvoc": {},
  "floor_temp": {}, "actemp": {}, "fanlvl": {},
  "alm01": {}, "alm17": {}, "alm33": {},
  "acmode": { "@S": 0 }, "acfan": { "@S": 0 },
  "m": {}, "s": {}, "blmind": {}, "blmaxd": {}
}], null]

Элемент "can" — маршрутизация на другой контроллер по CAN: [адрес, itemId, суффикс, subitem]. Здесь 15 — CAN-адрес контроллера air, 331/332/333 — item'ы PID-регуляторов CO2 (co2zal3, co2cab3, co2bedr3), 431/432/433 — item'ы PID-регуляторов увлажнения (humzal3, humcab3, humbedr3). Элемент "emit" публикует значение в MQTT-топик, "item" отправляет в локальный item.

5.3 Управление температурой воздуха (батареи + кондиционер)

Уставка с панели (settemp, регистр 40002) расходится на два контура:

• PID-термостат батарей (tzal3, tcab3, tbedr3 — тип 13): уставка через "item": "tzal3/set", вход — 1-Wire датчик температуры помещения (p_zal3/ch_temp → tzal3), выход — slow-PWM реле термоклапана (rzal3 — тип 16, RELAYPWM).
• Кондиционер (ac_zal3, ac_cab3 — тип 10, ACHAIER): уставка ac_zal3/set берётся из acsettemp панели, а settemp одновременно обновляет её — стрелки на главном экране меняют температуру и батарей, и кондиционера.

Текущая температура кондиционера (actemp, регистр 40016) передаётся в ac_zal3/temp и дальше в Home Assistant как current_temperature.

5.4 Управление тёплым полом

Режим тёплого пола на панели (регистры 39995/39996) связан с локальными PID-регуляторами пола: setfloor → tfl31/set (туалет), tfl32/set (ванна), tbath3/set (ванная при спальне). Температура пола приходит обратно в регистр 40012 через 1-Wire датчики (p_zal3/floor_temp ← tfl31 и т.д.).

5.5 Вентиляция и увлажнение (контроллер air)

Приточная вентиляция и увлажнение живут на отдельном контроллере air (CAN-адрес 15), панель ими управляет через CAN-маршрутизацию (см. 5.2):

• Приточная вентиляция — item vents (тип 18, MULTIVENT): зоны zal3, cab3, bedr3 с задвижками; центральная установка vent (тип 14, MBUS, шаблон airset) — приточный вентилятор, нагреватели, насос. Запросы воздуха в зоны формируют PID-регуляторы CO2 (co2zal3 и т.д., тип 13, вход — датчик Sensair S8, выход — /fan зоны). Панель через fanspeed (S_FAN, CAN item 3 — центральная установка) и setvoc/fanauto (CAN item 331/332/333 — CO2-PID зоны) задаёт интенсивность и режим «авто по CO2». Статус скорости главной установки возвращается в панель через регистр 40017 (fanlvl).
• Увлажнение — item hum (тип 21, HUMIDIFIER) на контроллере air: насос, промывочный клапан, зональные клапаны, датчик давления. Панель управляет зоной (humpwr → вкл/выкл увлажнителя зоны, sethum → уставка) через CAN item'ы humzal3/humcab3/humbedr3 (PID, тип 13), влажность помещения передаётся панелью обратно на air и в MQTT (${snsr}humzal3/val). Авария увлажнителя подаётся на панели через регистр 40005 (alm17).

5.6 Home Assistant (MQTT)

Статусные топики LightHub (house/s_out/...) и командные топики (house/house3/..., house/air/...) подключаются к HA через mqtt.yaml. Примеры сущностей, связанных с панелями:

# Кондиционер зала (панель p_zal3, item ac_zal3)
climate:
  - name: "Кондиционер Зал 3"
    modes: [off, heat, auto, cool, fan_only]
    fan_modes: [auto, high, medium, low]
    mode_state_topic: "house/s_out/ac_zal3/cmd"
    mode_command_topic: "house/house3/ac_zal3/cmd"
    temperature_low_command_topic: "house/house3/ac_zal3/set"
    temperature_high_command_topic: "house/house3/tzal3/set"   # уставка батарей
    current_temperature_topic: "house/s_out/ac_zal3/temp"     # actemp (reg 40016)
    fan_mode_command_topic: "house/house3/ac_zal3/fan"

# Увлажнитель зала (контроллер air)
humidifier:
  - name: "Увлажнитель зал 3-й этаж"
    command_topic: "house/air/humzal3/cmd"
    state_topic: "house/s_out/humzal3/cmd"
    target_humidity_command_topic: "house/air/humzal3/set"
    target_humidity_state_topic: "house/s_out/humzal3/set"
    current_humidity_topic: "house/snsr/humzal3/val"

# Приток зала (multivent + CO2-PID, preset auto/manual)
fan:
  - name: "Приток зал 3эт"
    state_topic: "house/s_out/vents/zal3/cmd"
    command_topic: "house/air/vents/zal3/cmd"
    percentage_state_topic: "house/s_out/vents/zal3/fan"
    percentage_command_topic: "house/air/vents/zal3/fan"
    preset_mode_state_topic: "house/s_out/co2zal3/ctrl"
    preset_mode_command_topic: "house/air/co2zal3/ctrl"

# Климат (батареи, PID термостат)
  - name: "Климат Зал"
    mode_command_topic: "house/house3/tzal3/cmd"
    temperature_command_topic: "house/house3/tzal3/set"
    current_temperature_topic: "house/s_out/t_zal3"
    action_topic: "house/s_out/rzal3/action"

# Тёплый пол
  - name: "Теплый пол туалет"
    mode_command_topic: "house/house3/tfl31/cmd"
    temperature_command_topic: "house/house3/tfl31/set"
    current_temperature_topic: "house/s_out/t_fl31"

# Аварии на панелях
sensor:
  - name: "Увлажнитель авария"
    state_topic: "house/in/panels/alm17/set"
  - name: "Вентиляция авария"
    state_topic: "house/in/panels/alm01/set"
  - name: "Вентилятор"            # скорость главной вентустановки (reg 40017)
    state_topic: "house/in/panels/fanlvl/set"
    unit_of_measurement: '%'

Групповой item panels ([7, 210], члены p_zal3, p_cab3, p_bedr3) даёт единые топики house/in/panels/<параметр>/set для широковещательного управления всеми панелями сразу (используется для alm01, alm17, fanlvl).

6. Замечания по эксплуатации

• Панель синхронизирует время по Modbus (регистры 65512–65518) — при подключении к LightHub время ведёт контроллер.
• Не пишите в ПЗУ-регистры (40000/40001/40002/40007/40008) чаще, чем это делает человек с панели; prefetch: true в шаблоне защищает от избыточных записей.
• Уставка VOC задаётся в LightHub в ppm CO2 (400–2000) и масштабируется в проценты панели (0–100 %; 50 % ≈ 1000 ppm).
• Код «АВАРИЯ LN» на панели означает отсутствие Modbus-запросов — проверяйте линию и контроллер.

---

Источник данных: документ «Стандартное программное обеспечение панели P190919 LH, адаптированное под систему умного дома LightHub» (D190919LH), драйверы lighthub/modules/out_modbus.* (CH_MBUS), out_multivent.* (CH_MULTIVENT), out_humidifier.* (CH_HUMIDIFIER), out_ac.* (CH_AC), out_pid.* (CH_PID).
